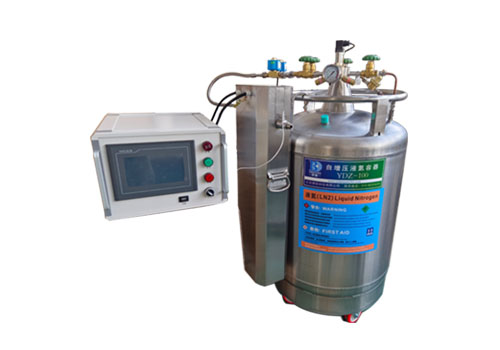

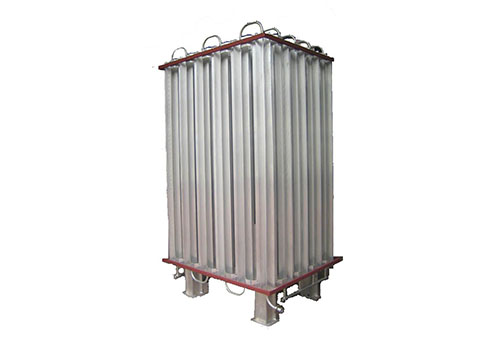

液氮汽化器系統-低溫控溫設備

低溫汽化器系統：安全汽化液氮，實時監測溫度/壓力數據，支持歷史曲線分析及U盤導出。附帶安裝說明、智能PID控制與防泄漏設計，操作需通風環境及專人值守，預防窒息風險。

配件：液氮補給罐、控制系統、軟管

描述介紹

　　一、設備示意圖

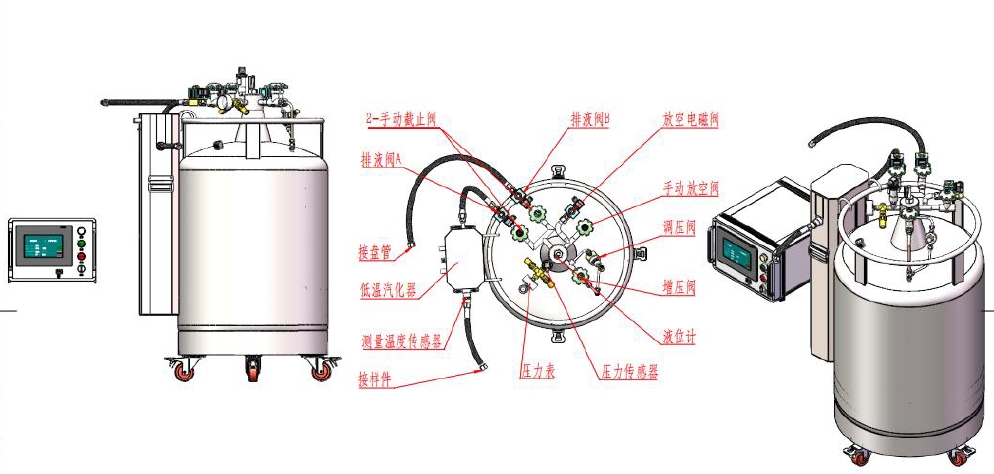

液氮汽化器示意圖

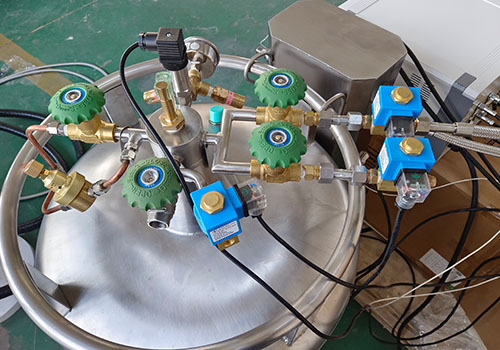

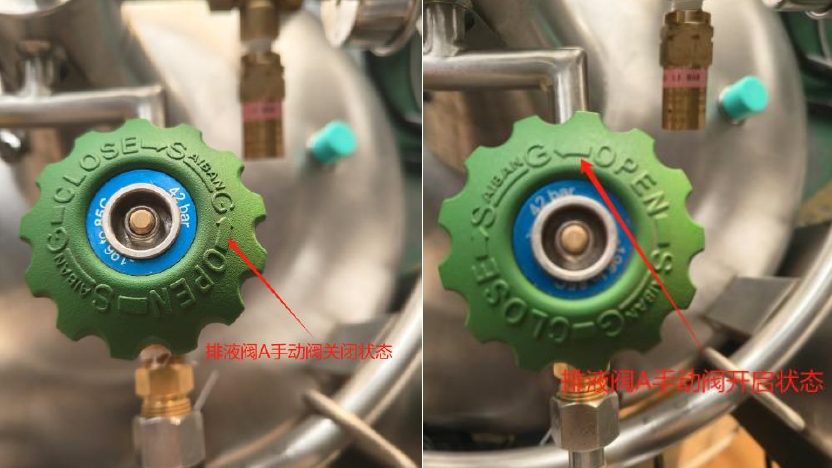

　　排液閥門

二、安裝使用說明

　　將儲液罐排液閥A出口與低溫汽化器入口相連，低溫汽化器出口與軟管至終端樣件安裝位置附近，將排液閥B出口與終端盤管相連。注意:請務必擰緊液氮輸液管兩端的接頭，杜絕液氮的跑、冒、漏、滴等現象的發生，如室內使用應開窗通風，保持空氣流通，避免氮氣濃度過高，對操作人員造成危害!注意:請將本設備與大地可靠連接，設備入戶電源應加裝漏電保護器防止觸電事故的發生!

　　三、控制軟件操作說明

　　本系統控制軟件由初始畫面、監控畫面、系統參數、溫度曲線、壓力曲線、數據導出六個模塊組成。

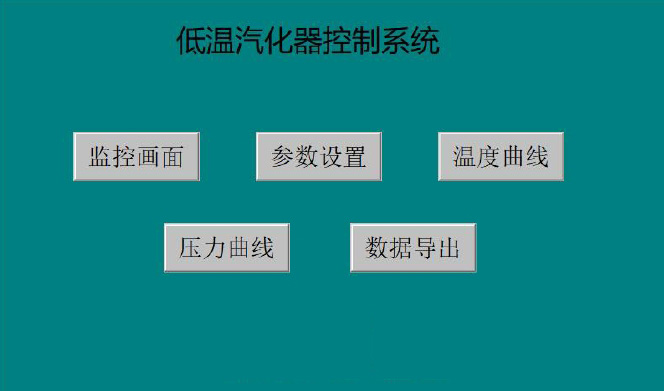

　　3.1、初始畫面

　　3.2、監控畫面

　　上圖為開機初始畫面，點擊對應對話框查看監控畫面、系統參數、溫度曲線、壓力曲線、數據導出相關數據。

　　監控模塊實時監控低溫汽化器出口溫度、樣件溫度、儲液罐壓力、低溫汽化器加熱器輸出功率、系統運行的時間及各電磁閥運行狀態等重要數據。

　　測量溫度:實時顯示低溫汽化器出口溫度變化;

　　樣件溫度:實時顯示樣件溫度變化;

　　罐內壓力:實時儲液罐內壓力變化;

　　調功輸出:實時顯示低溫汽化器加熱器輸出功率:

　　已運行時間:記錄系統控制運行時長;

　　排液閥A:系統停機時可手動開啟/關閉排液閥A，綠燈亮起代表當下處于開啟狀態;

　　排液閥B:系統停機時可手動開啟/關閉排液閥B，綠燈亮起代表當下處

　　于開啟狀態;

　　放空閥:系統停機時可手動開啟/關閉放空閥，綠燈亮起代表當下處于開啟狀態(設備通電后自動控制罐內壓力至指定壓力值);消音:系統發生報警時，手動解除報警按鈕;

　　停止模式:點擊可切換停止模式(自動停止:當測量溫度達到目標溫度時系統自動停止;手動停止:當測量溫度達到目標溫度后持續維持目標溫度，須人為點擊停止按鈕結束控制);運行:系統運行按鈕;

　　停止:系統停止按鈕:

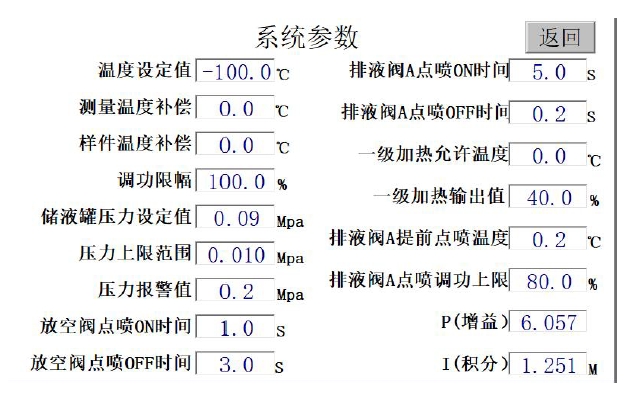

　　3.3、系統參數

　　溫度設定值:設置低溫汽化器出口目標溫度值;測量溫度補償:設置低溫汽化器出口溫度傳感器校正值:樣件溫度補償:設置樣件溫度傳感器校正值;調功限幅:設置低溫汽化器二級加熱大輸出功率;儲液罐壓力設定值:設置儲液罐內目標壓力值;壓力上限范圍值:設置儲液罐內目標壓力范圍值:壓力報警值:設置儲液罐內目標壓力上限報警值;放空閥點噴 ON 時間:設置控制儲液罐壓力時放空閥開啟時長;放空閥點噴 0FF 時間:設置控制儲液罐壓力時放空閥關閉時長;排液閥A點噴ON時間:設置排液閥A進入點動狀態開啟時長:

　　排液閥A點噴OFF時間:設置排液閥A進入點動狀態關閉時長;一級加熱允許溫度:設置低溫汽化器一級加熱器啟動溫度值;一級加熱允輸出值:設置低溫汽化器一級加熱器啟動時大輸出功率值;排液閥A提前點噴溫度:設置排液閥A提前進入點動狀態溫度值;排液閥A點噴調功上限:設置排液閥A進入點動狀態時大輸出功率值:P(增益)/I(積分):低溫汽化器二級加熱器 PID演算，無須設置自動生成。

　　3.4、歷史曲線

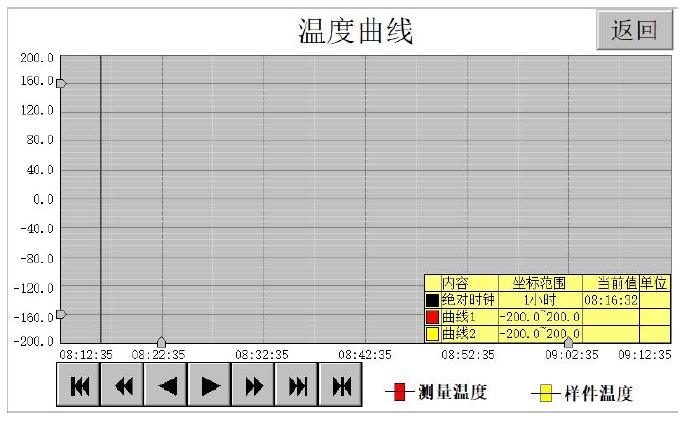

溫度曲線

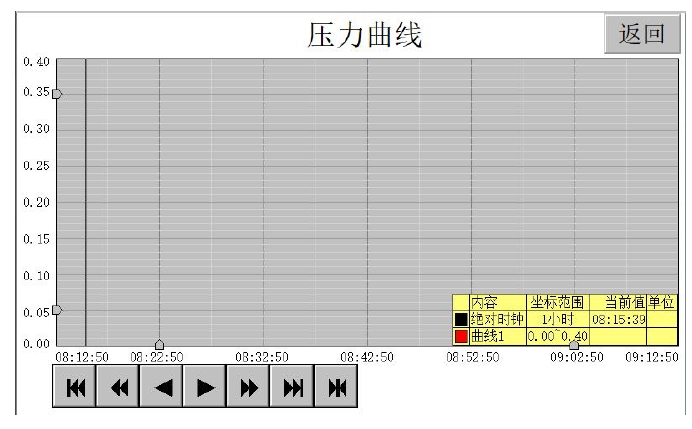

壓力曲線

　　3.5、數據導出模塊

　　用戶如果需要對設備歷史運行的數據導出以便查看，可以將U盤插入觸摸屏背面的 USB口上，然后進入數據導出畫面，設定需要導出的那一段時間(起始時間和結束時間)的數據。然后點擊執行導出數據到U盤的按鈕，即可以把數據導出到U盤。用EXCEL軟件進行打開和查看。

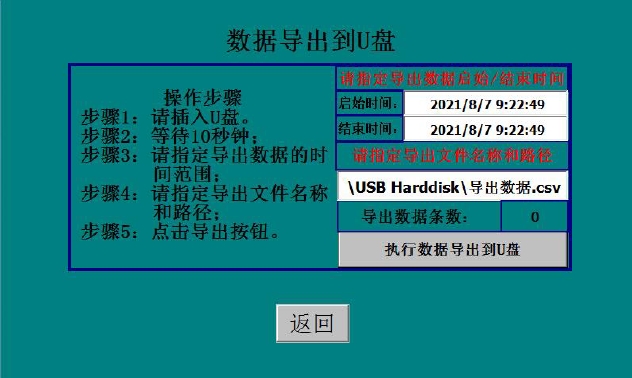

數據導出到U盤
